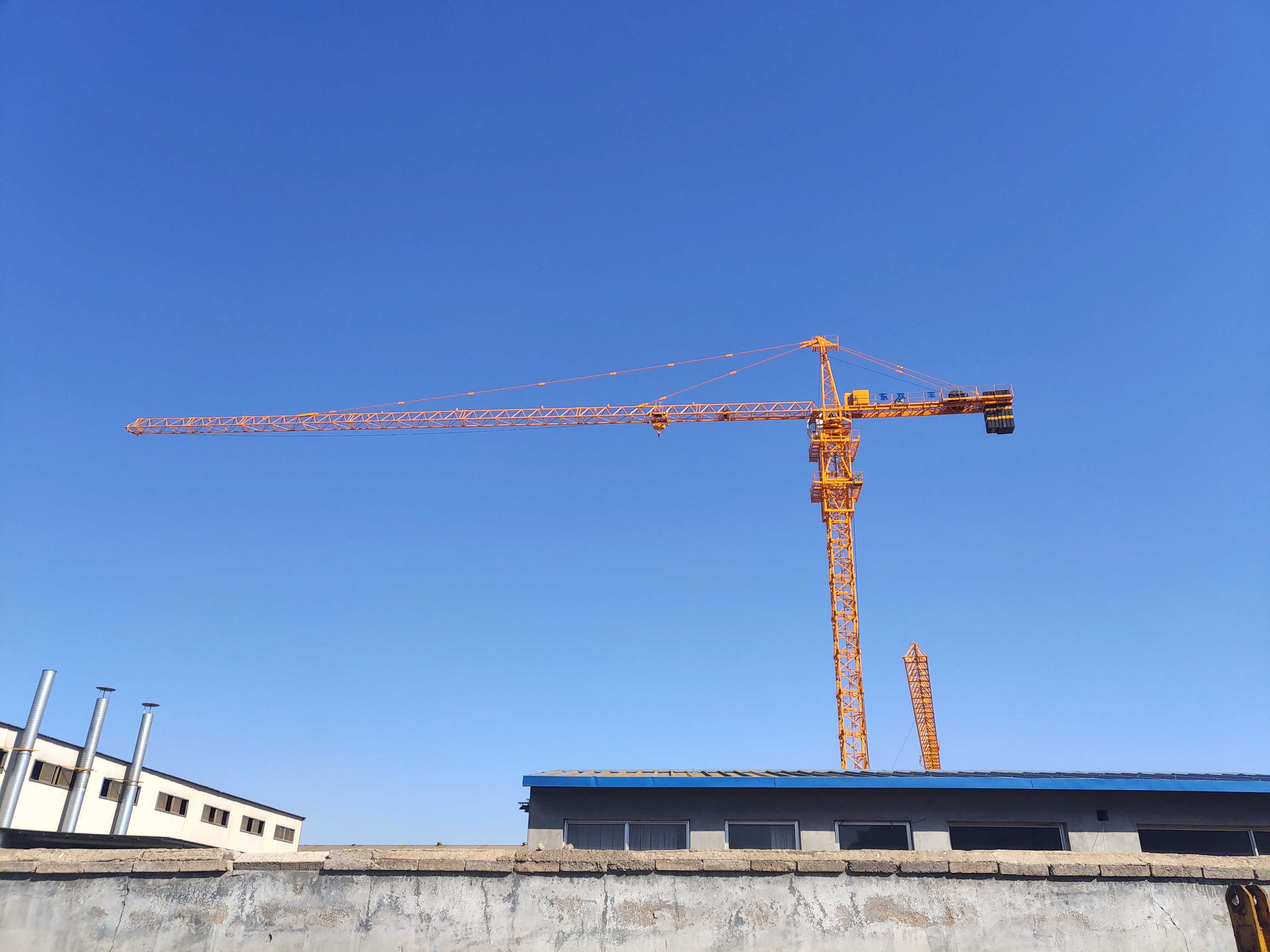

QTZ40塔式起重機

該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為4t；額定起重力矩為400kN·m；最大起重力矩為440kN·m。

1、 概述

QTZ40（4808）塔式起重機是山東雙豐重工機械有限公司充分利用成組技術、組合設計技術及有限元分析技術，以“塔式起重機微機設計平臺”為工具，設計的起重運輸機械。

該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為4t；額定起重力矩為400kN·m；最大起重力矩為440kN·m。

該機特點：

（1）最大工作幅度47米，增加了塔機的工作空間。

（2）整機外形美觀大方。

（3）工作方式多，使用范圍廣。有基礎固定、外墻附著兩種工作方式，適用于各種不同的施工對象；獨立起升高度30米，附著高度二倍率120米、四倍率60米。

（4）工作速度高，調速性能好，工作平穩，效率高。

起升機構采用三速電機和單速比減速器，能實現重載低速、輕載高速，最大速度可達65.14m/min。

小車變幅機構牽引小車在水平臂上變幅，具有良好的安裝就位性能。

回轉機構采用行星齒輪減速器，配置液力偶合器，承載能力高，啟動平穩，工作可靠，具備抗風就位功能。

（5）吊臂采用剛性雙拉桿懸掛，剛性好、自重輕、斷面小、風阻小、受力均勻、外形美觀。

（6）各種安全裝置齊全，可保證工作安全可靠。

（7）司機室獨立側置，視野良好，給操作者創造了良好的工作環境。

（8）使用方便維修簡單。

該機自重（不含配重、基礎及附著裝置）19.4t，總裝機容量25.7kW，廣泛適用于高層飯店、居民住宅、工業建筑等大型建筑工程，是廣大中小建筑企業理想的建筑施工機械。

2、 起重技術性能

2.1 技術性能參數表（表一）

表一     技術性能表

項       目					單  位		倍        率
							α=2		α=4
額定起重力矩					kN.m		400
最大起重量					t		2		4
工作幅度					m		3   ～   47
最大幅度起重量					t		0.8
最大起重量幅度					m		20.97		11
起升高度			獨立式			m	30
			附著式				120		60
整 機 外 形 尺 寸	基  礎					m	4.6×4.6
	整機高度			獨立式			38.36
				附著式			128.56
	起重臂端頭至回轉中心						48
	平衡臂尾部至回轉中心						11.425
整機自重			獨立式（無配重）			t	20.828
			附著式（無配重）			t	43.65
配         重						t	7.9
其 它		電機總功率			kW			25.7
		最大安裝高度工作風級			級			≤4
		允許工作溫度			0C			-20～+40

•
